接近開關是什么原理?

　　接近開關是指代替限位開關等接觸式檢測方式，以無需接觸檢測對象進行檢測為目的的傳感器的總稱。其能將檢測對象的移動信息和存在信息轉換為電氣信號。在轉換為電氣信號的檢測方式中，包括利用電磁感應引起的檢測對象的金屬體中產生的渦電流的方式、捕測體的接近引起的電氣信號的容量變化的方式、利石和引導開關的方式。 由感應型、靜電容量型、超聲波型、光電型、磁力型等構成。

　　顧名思義，就是有物體體接近的時候，開關自動接通，或者關斷。自動控制，各種機械設備，機床，工控，數控，生產線等等設備都離不開他。接近開關好幾種。根據具體用途來選擇。例如檢測不帶磁性物體接近，例如生產線檢測產品是否到位。就可以選用光控的。如果檢測生命物體，人或者動物接近的，就選擇熱釋電接近開關。還有霍爾接近開關，檢測磁體的……等還有一些特殊接近開關。

　　那么接近開關接線圖又是怎么樣的？就由德夫爾工業電子公司的小編來給大家介紹一下。

　　接近開關接線圖

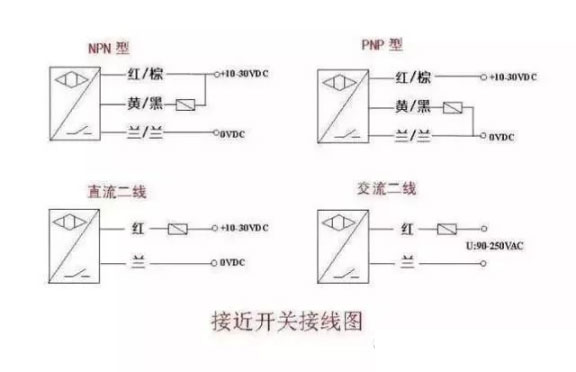

　　1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示：

　　2） 兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

　　3）三線制接近開關的接線：紅(棕)線接電源正端;藍線接電源0V端;黃(黑)線為信號，應接負載。而負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端;對于PNP型接近開關，則應接到電源0V端。

　　4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

　　5)需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出(日本模式)，此時，一定要選用NPN型接近開關;另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入(歐洲模式)，此時，一定要選用PNP型接近開關。千萬不要選錯了。

　　6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

　　7） 有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

　　以上就是由德夫爾的小編給大家介紹的接近開關是什么原理和接近開關接線圖，如果大家對這個問題還有疑問，可以給給我們致電留言。
