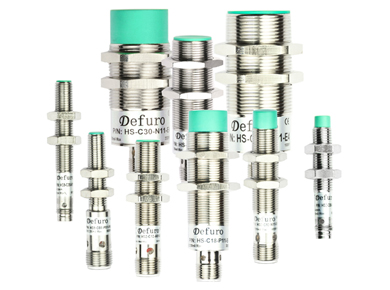

接近開關分為2線和3線兩種類型。兩線制接近開關是直接與負載串聯然后連接到電源的相對簡單的接線方式，但三線制接近開關有兩種不同的接線。方法有NPN型和PNP型。三線制接近開關的兩種不同接線方法：

　　兩種不同的接線方式相似，都是接電源正極的棕色線，負載接黑線，而在電源OV端應該接藍線。兩種方式的區別在于，負載的另一端接電源正極的是NPN型，接電源OV端的是PNP型。

　　PLC 的數字量輸入模塊有兩種類型。一是電源OV端接公共輸入端。由于電流從輸入模塊流出，所以需要選擇NPN接近開關，也稱為日式模式。那么就需要選擇PNP接近開關。歐式接電源正極的公共輸入端，電流流過輸入模塊。

　　3線接近開關不易受剩余電流影響，在實際工作中更可靠，因為2線接近開關導通時會引起電壓下降。選擇特定的工作情況，即要考慮剩余電流的影響。

　　每個磁性接近開關產品的接線方法略有不同。磁性接近開關接線圖以產品說明書為準。
