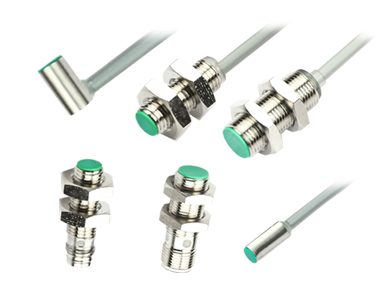

接近開關是一種位置開關，無需與運動部件直接機械接觸即可操作，防水，工作可靠，性能穩定，頻率響應速度快，壽命長，抗干擾能力強，耐沖擊，耐腐蝕等特點，應用非常廣泛。下面接近開關廠家的小編就來介紹下接近開關正確的接線方法是什么。

　　(1) 2線制和3線制接近開關的區別 2線制接近開關的工作電壓分為AC(交流)電源和DC(直流)電源。3線制接近開關分為NPN型和PNP型。接線方法不同。我們還生產 4 線產品。4線制系統用3線實現常開(NO)+常閉(NC)雙信號端子，減少客戶庫存和成本。

　　(2)2線接近開關的接線方法比較簡單。接上電源前，先將接近開關與負載串聯。直流電源產品需要區分連接的紅(棕)線。交流電源產品不需要電源正極和連接電源0V(負)端的藍(黑)線。

　　(3)3線或4線接近開關接線：棕色線(BN)接電源正極(+)端，藍色線(BU)接0V(負極)。黑線(BK)或白線(WH)為信號端，必須接負載。

　　(4) 3 線或4 線負載接線如下。對于NPN接近開關，負載的另一端為正(+)電源的一端，但接在接近開關信號一端的負載除外。對于 PNP 接近開關，負載的另一端必須連接到電源的 0V(負)端。

　　(5)接近開關負載可以是信號燈、小型繼電器線圈、可編程控制器PLC的數字量輸入模塊。

　　(6) 應特別注意與PLC PLC 的PLC 數字量輸入模塊連接的3 線或4 線接近開關類型的選擇。 PLC數字信號輸入模塊一般可分為兩大類。一種公共輸入端子是 0V，電流從輸入模塊流出(日本模式)。這時就要選擇NPN型接近開關。其他類型的公共輸入終端有：在電源的正極，電流從輸入模塊流出(歐式)。這時就需要選擇PNP接近開關。

　　(7) 2 線制接近開關受使用條件的限制。開啟開關會導致開關本身出現恒定的壓降，關閉會導致恒定的殘余漏電流，選擇時應考慮在內。另有3線接近開關，但無殘留漏電流等不良影響，提高了運行時的穩定性和可靠性。
