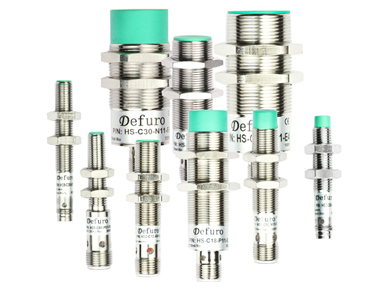

接近開關是電子感應開關，機械開關上沒有機械導通觸點。 它依靠內部晶體管來控制輸出信號的通斷。接近開關分為NPN型和PNP型，根據信號的開關狀態分為常開型和常閉型。導通時LED亮，斷開時LED滅。

　　接近開關常開和常閉的區別

　　常開：如果被測物體未關閉，則接近開關處于“關閉”狀態，LED熄滅。所謂關是指接近開關中的晶體管不導通。

　　常閉：當被測物體未接近時，接近開關處于“全閉”狀態，LED燈亮。所謂“全關”是指接近開關中的晶體管導通。

　　NPN按近開關狀態分析

　　NPN接近開關使用NPN晶體管控制信號輸出，負載必須連接在NPN接近開關的棕線(VCC)和黑線(輸出)之間。

　　常開型：當檢測目標未閉合時，內部晶體管截止，輸出線被內部上拉電阻鉗位，輸出線為高電平且空載，或檢測目標閉合。內部晶體管導通，因為輸出線連接到晶體管。集電極接低電平，負載工作。

　　常閉型：信號狀態與常閉型相反。如果被檢測物體沒有靠近，內部晶體管將導通并施加負載。這是因為輸出線連接到集電極。對于晶體管，輸出線為低電平。如果檢測目標接近，內部晶體管截止，輸出線被內部上拉電阻鉗位，電平為高電平，負載不工作。

　　LED 作為接近開關的指示燈點亮，晶體管閉合時點亮。在常開接近開關的情況下，當金屬閉合時 LED 亮起。在常閉接近開關的情況下，當金屬閉合時 LED 熄滅。

　　PNP按近開關狀態分析

　　PNP接近開關使用PNP晶體管控制信號輸出，負載必須連接在PNP接近開關的藍線(GND)和黑線(輸出)之間。

　　常開型：當檢測目標未閉合時，內部三極管關斷，輸出線被內部下拉電阻鉗位，輸出線為低電平空載，或檢測目標閉合。內部三極管導通是因為輸出線和三極管相連。由于輸出線與三極管的集電極連接，為高電平，負載工作。
